Электроизмерительные инструменты для промышленности и монтажа: классификация, применение и безопасность
Точные измерения электрических параметров являются основой безопасной эксплуатации, диагностики неисправностей и контроля качества в энергетике, электротехнике и электронике. От правильного выбора и применения измерительного инструмента зависит не только достоверность данных, но и жизнь специалиста. Современный рынок предлагает широкий спектр устройств - от простейших индикаторов до сложных анализаторов качества электроэнергии. Понимание их возможностей, ограничений и условий безопасного применения критически важно для эффективной работы.
Ключевые измеряемые параметры и связанные с ними риски
|
Параметр
|
Типичные задачи измерения
|
Основные риски при измерении
|
|
Напряжение (AC/DC)
|
Проверка наличия напряжения в сети, контроль уровня питания, поиск обрыва фазы.
|
Поражение электрическим током при контакте с токоведущими частями, короткое замыкание.
|
|
Сила тока (AC/DC)
|
Контроль нагрузки цепи, проверка потребления оборудования, диагностика КЗ и утечек.
|
Некорректное подключение в разрыв цепи под нагрузкой (опасная дуга), перегрев измерительных клещей.
|
|
Сопротивление (Ом, МОм)
|
Проверка целостности цепи, измерение сопротивления изоляции, прозвонка.
|
Измерение в обесточенной цепи. При проверке изоляции — наличие высокого напряжения (до 1000 В и более) на щупах.
|
|
Частота
|
Контроль стабильности работы генераторов и сети, настройка частотных приводов.
|
Схожи с рисками при измерении напряжения. Некорректные показания при гармонических искажениях.
|
|
Прочие (емкость, индуктивность, коэффициент мощности, гармоники)
|
Диагностика электродвигателей, конденсаторов, анализ качества электроэнергии.
|
Разряд конденсаторов, сложность интерпретации данных без специальных знаний.
|
Классификация электроизмерительных инструментов
1. По принципу работы и конструктивному исполнению
|
Тип инструмента
|
Принцип действия и ключевые особенности
|
Основное применение
|
Преимущества
|
Ограничения и требования безопасности
|
|

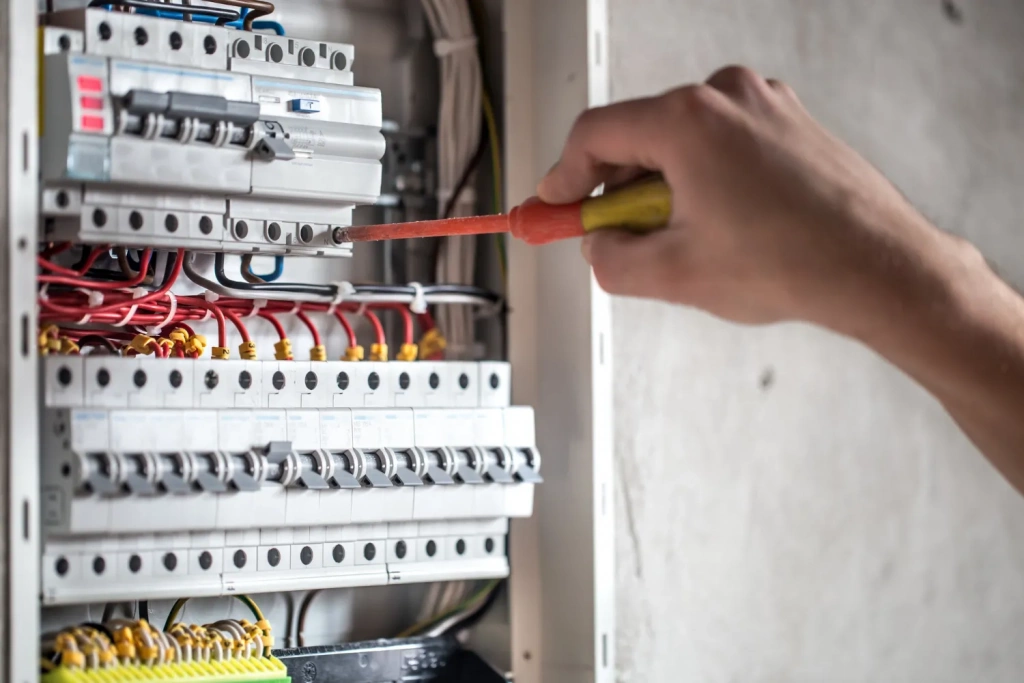

Указатель напряжения (индикаторная отвертка, пробник)
|
Определение наличия фазы по току утечки через тело оператора или активное сведение неоновой лампы/светодиода. Бывают бесконтактные (индукционные) и контактные.
|
Быстрая проверка наличия напряжения в розетках, выключателях, на клеммах. Первичная диагностика.
|
Простота, компактность, низкая стоимость, наглядность.
|
НЕ гарантируют отсутствие напряжения! Могут не сработать при обрыве нуля. Требуют предварительной проверки на заведомо рабочей сети. Контактные — риск поражения током.
|
|
Мультиметр (цифровой/аналоговый)
|
Универсальный комбинированный прибор для измерения напряжения, тока, сопротивления, часто — емкости, частоты, температуры. Подключается щупами.
|
Монтаж, ремонт, наладка электрооборудования и электронных схем. Основной инструмент электрика.
|
Многофункциональность, высокая точность, возможность измерения постоянного и переменного тока/напряжения.
|
Критически важно выбирать правильный режим и предел измерений. Подключение в режиме омметра к цепи под напряжением приводит к выходу прибора из строя и возможному взрыву. Использование щупов с надлежащей изоляцией и категорией безопасности (CAT).
|
|
Токовые клещи (клещевой амперметр)
|
Бесконтактное измерение переменного (иногда и постоянного) тока по магнитному полю вокруг проводника. Часто совмещаются с функциями мультиметра.
|
Измерение тока нагрузки без разрыва цепи. Контроль потребления, поиск перекосов фаз, диагностика двигателей.
|
Безопасность (нет контакта с цепью), удобство, возможность измерения больших токов (до 1000 А и более).
|
Измеряют ток только на одиночном проводнике. При обхвате двух проводов (фаза+ноль) поля компенсируются — показания нулевые. Требуют калибровки по постоянному току. Чувствительны к помехам.
|
|
Мегаомметр (измеритель сопротивления изоляции)
|
Генерирует высокое постоянное напряжение (250, 500, 1000, 2500 В) и измеряет протекающий через изоляцию микроток, вычисляя сопротивление в МОм.
|
Контроль состояния изоляции кабелей, обмоток электродвигателей, трансформаторов. Обязателен для проведения профилактических испытаний.
|
Позволяет выявить скрытые дефекты изоляции, недоступные для мультиметра. Высокая достоверность.
|
Перед измерением объект должен быть полностью обесточен и разряжен! После измерения — разрядить объект через мегаомметр. Использование диэлектрических перчаток. Запрещено использование на оборудовании с полупроводниковыми элементами.
|
|
Анализатор качества электроэнергии (мощности)
|
Регистрирующий прибор, фиксирующий параметры сети (напряжение, ток, частоту, гармоники, провалы, всплески) в течение длительного времени.
|
Комплексный аудит энергосистем, диагностика проблем с чувствительным оборудованием, коммерческий учет.
|
Полная картина состояния сети, выявление периодических неисправностей, документальная фиксация.
|
Сложность в настройке и интерпретации данных. Требует высокой квалификации. Подключение аналогично мультиметру и токовым клещам с теми же рисками.
|
2. По категории безопасности (CAT I-IV)
Маркировка CAT (Category) определяет, в цепях с какой импульсной устойчивостью к перенапряжениям допускается применение прибора.
- CAT I: Измерения в цепях, не подключенных напрямую к сети (электроника, батареи).
- CAT II: Однофазные бытовые розетки, переносные инструменты. (Например: розетка в 10 м от ввода в здание).
CAT III: Распределительные цепи внутри зданий (стационарные нагрузки, щиты, автоматы, розетки ближе к вводу). Стандарт для профессиональных электромонтажных работ.
- CAT IV: Первичные вводы в здания, наружные воздушные линии, счетчики, источники низкого напряжения. Наибольшая стойкость к импульсным перенапряжениям (например, от удара молнии).
Требование: Для работ в сетях 220/380 В минимально допустимая категория — CAT III 600V. Щупы и провода должны иметь ту же или более высокую категорию.
Протокол безопасного проведения измерений
Этап 1: Подготовка и планирование
- Выбор инструмента: Соответствие задачи, наличие нужных функций, проверка категории безопасности (CAT), целостности изоляции щупов, заряда батарей.
- Визуальный осмотр: Прибор не должен иметь трещин, сколов, признаков оплавления. Щупы — без повреждений изоляции, с исправными наконечниками и защитными барьерами.
- Предварительная проверка: Проверить работоспособность прибора на заведомо исправном источнике (розетка, батарейка) в соответствующем режиме.
- СИЗ: Использование диэлектрических перчаток, обуви, коврика при работе в распределительных устройствах. Одежда без открытых частей тела.
Этап 2: Проведение измерений (ключевые правила)
- Главное правило: Сначала — режим, потом — подключение. Установите на приборе нужный режим (вольтметр, омметр и т.д.) и максимальный предел до подключения к цепи.
- При измерении напряжения: Подключайте прибор параллельно. Начинайте с большего предела. Никогда не прикасайтесь к оголенным частям щупов.
- При измерении тока мультиметром: Подключение строго в разрыв цепи (последовательно). Категорически запрещено подключать амперметр параллельно источнику напряжения — это прямое короткое замыкание!
- При измерении сопротивления (прозвонке): Убедитесь, что цепь полностью обесточена и все конденсаторы разряжены. Отсоедините хотя бы один конец измеряемого элемента от платы/цепи для исключения шунтирования.
- При работе с токовыми клещами: Убедитесь, что челюсти замкнуты плотно вокруг одного проводника. Избегайте сильных магнитных полей (трансформаторы, мощные двигатели).
Этап 3: Завершение работ
- Отключить прибор от цепи.
- Перевести мультиметр в режим измерения напряжения (AC или DC на максимальный предел) - это предотвратит случайный разряд батареи или КЗ, если щупы случайно замкнутся.
- Разрядить емкостные накопители (например, после использования мегаомметра).
- Убрать инструмент в защитный кейс.
Распространенные ошибки и аварийные ситуации
|
Ошибка
|
Последствия
|
Меры предотвращения
|
|
Попытка измерить сопротивление в цепи под напряжением.
|
Мгновенный выход прибора из строя (сгорание плавкого предохранителя или всей схемы), взрыв щупов, риск поражения током.
|
Четкий алгоритм: 1) Обесточить, 2) Разрядить, 3) Перевести в режим Ω, 4) Измерять.
|
|
Подключение амперметра (мультиметра в режиме тока) параллельно нагрузке.
|
Короткое замыкание, мощная электрическая дуга, ожоги, оплавление щупов, разрушение прибора.
|
Понимание принципа последовательного включения амперметра. Использование токовых клещей для бесконтактных измерений.
|
|
Использование приборов/щупов категории CAT II для работ в распределительном щите (CAT III/IV).
|
При импульсном перенапряжении (включение нагрузки, удар молнии в линию) изоляция может не выдержать, что приведет к дуге и поражению оператора.
|
Использовать только профессиональный инструмент с маркировкой CAT III 600V или CAT IV для вводных работ.
|
|
Доверие только бесконтактному индикатору напряжения для подтверждения отсутствия тока.
|
Прибор может не сработать на наведенном напряжении или при обрыве нуля. Работа под напряжением.
|
Обязательная проверка двумя разными методами: сначала бесконтактным индикатором, затем вольтметром (мультиметром) между всеми проводниками.
|
Заключение
Электроизмерительный инструмент - это не только источник данных, но и элемент системы безопасности электрика. Его корректная работа находится в прямой зависимости от грамотного выбора (по параметрам и категории CAT), безупречного технического состояния и, что самое важное, от знаний и дисциплинированности оператора. Формула безопасного и эффективного измерения складывается из трех компонентов: качественный инструмент + проверенная методика + неукоснительное соблюдение правил безопасности. Инвестиции в профессиональное оборудование и постоянное обучение персонала - это не статья расходов, а прямая инвестиция в безаварийную работу, сохранность дорогостоящего оборудования и, в конечном счете, человеческие жизни.
