Кратко о главном
- Ламинарные боксы (укрытия) II класса, в отличие от I класса, защищают не только оператора и окружающую среду, но и сам рабочий продукт от перекрестной контаминации.
- Безопасность обеспечивается строгим балансом потоков: нисходящий ламинарный поток очищает рабочую зону, а воздушная завеса в проеме окна блокирует выход аэрозолей наружу.
- Перекрытие воздухозаборных решеток оборудованием — самая частая ошибка, которая мгновенно разрушает защитный барьер и подвергает риску инженера-микробиолога.
- ТОО «Tautest» поставляет сертифицированное микробиологическое оборудование и осуществляет его доставку по всему Казахстану.
Введение
Работа с патогенными биологическими агентами, клеточными культурами или стерильными препаратами не терпит компромиссов. Попадание спор плесени из воздуха лаборатории на питательную среду перечеркивает недели исследований. Выброс инфицированного аэрозоля из рабочей камеры в лицо лаборанту грозит внутрибольничной инфекцией и уголовной ответственностью для руководителя.

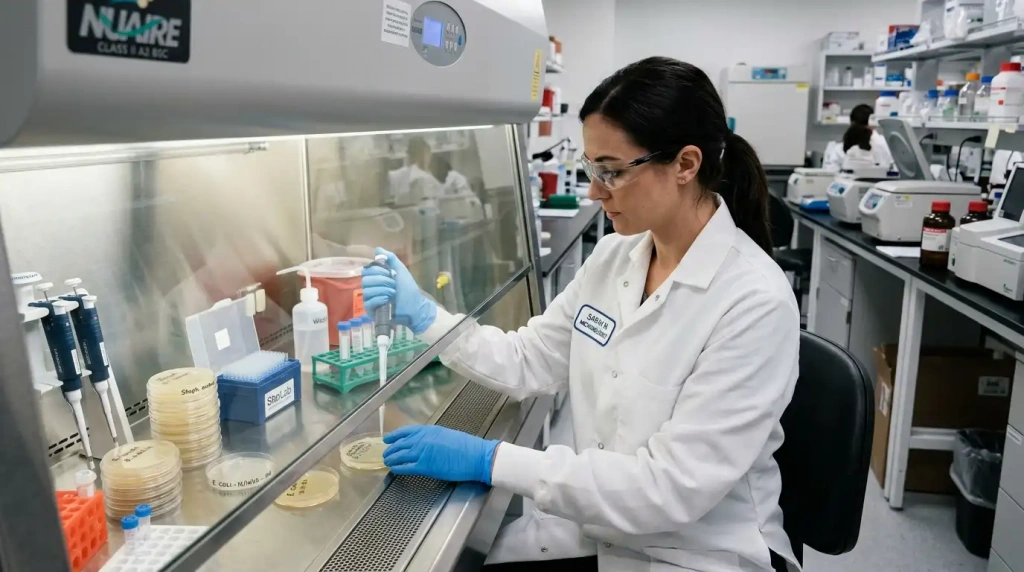

Для создания локальной чистой зоны используются боксы микробиологической безопасности (БМБ) II класса, которые в профессиональной среде часто называют ламинарными боксами. Однако просто купить дорогой аппарат недостаточно. Нарушение правил эргономики, резкие движения руками или работа с загрязненными фильтрами превращают защитное укрытие в мощный генератор контаминации. Разбираем техническую физику ламинарных потоков и строгие регламенты эксплуатации микробиологических боксов.
Почему эта задача важна для производства или лаборатории
Соблюдение регламента работы в ламинарном боксе II класса — это фундамент биобезопасности предприятия. Строгий контроль необходим для:
- Безопасности персонала: надежная блокировка аэрозолей, образующихся при пипетировании, центрифугировании или посеве патогенных штаммов.
- Снижения брака: предотвращение забраковки партий стерильных лекарственных средств или ПЦР-тестов из-за перекрестного загрязнения.
- Соблюдения стандартов: аккредитация лабораторий по СТ РК ISO 15189 или СТ РК ИСО/МЭК 17025 невозможна без валидированных чистых зон.
- Производственных издержек: правильная эксплуатация фильтров (например, своевременная очистка камеры от пыли) продлевает срок службы дорогостоящих HEPA-элементов.
Как работает оборудование по теме статьи

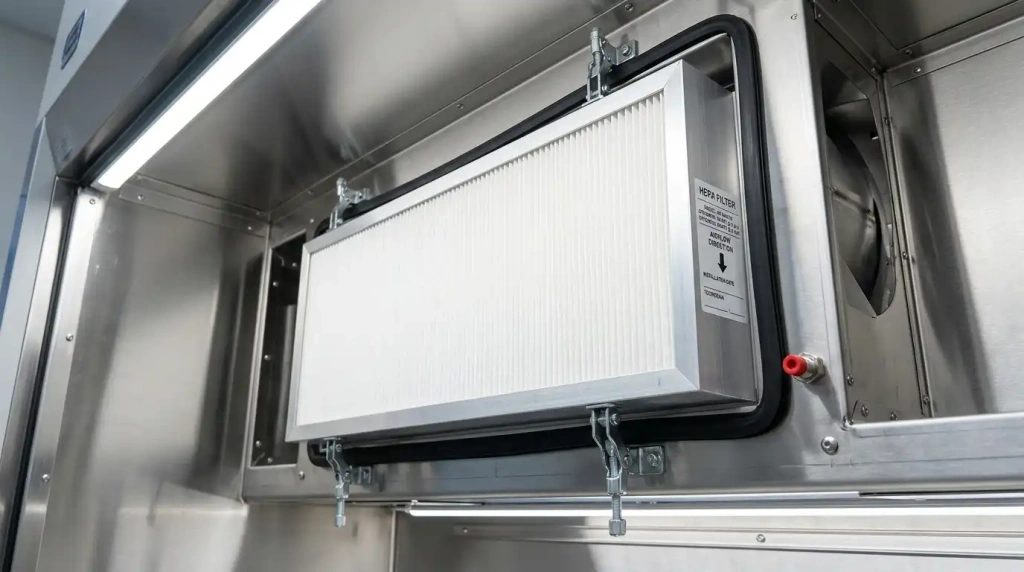

Бокс II класса представляет собой сложную аэродинамическую систему, работающую на основе вентиляторов и высокоэффективных фильтров очистки (HEPA или ULPA).
Принцип работы (на примере самого популярного типа A2):
Воздух из помещения засасывается через переднюю вентиляционную решетку (воздушная завеса), не попадая на рабочий продукт. Затем он смешивается с воздухом из рабочей камеры и направляется встроенным вентилятором в напорную камеру (пленум).
Там поток разделяется:
- Около 70% воздуха продавливается через главный HEPA-фильтр и опускается вертикальным однонаправленным (ламинарным) потоком на рабочую поверхность, омывая продукт чистым стерильным воздухом.
- Около 30% воздуха проходит через выпускной HEPA-фильтр и выбрасывается обратно в лабораторию (или в вытяжную вентиляцию), создавая необходимое разрежение для поддержания воздушной завесы.
Ограничения метода: боксы типа A2 рециркулируют 70% воздуха. В них категорически запрещено работать с летучими токсичными химикатами или радионуклидами, так как пары пройдут сквозь HEPA-фильтры (которые задерживают только частицы) и отравят оператора. Для химии применяются боксы типа B2 (со 100% выбросом наружу).
Какие приборы и комплектующие применяются

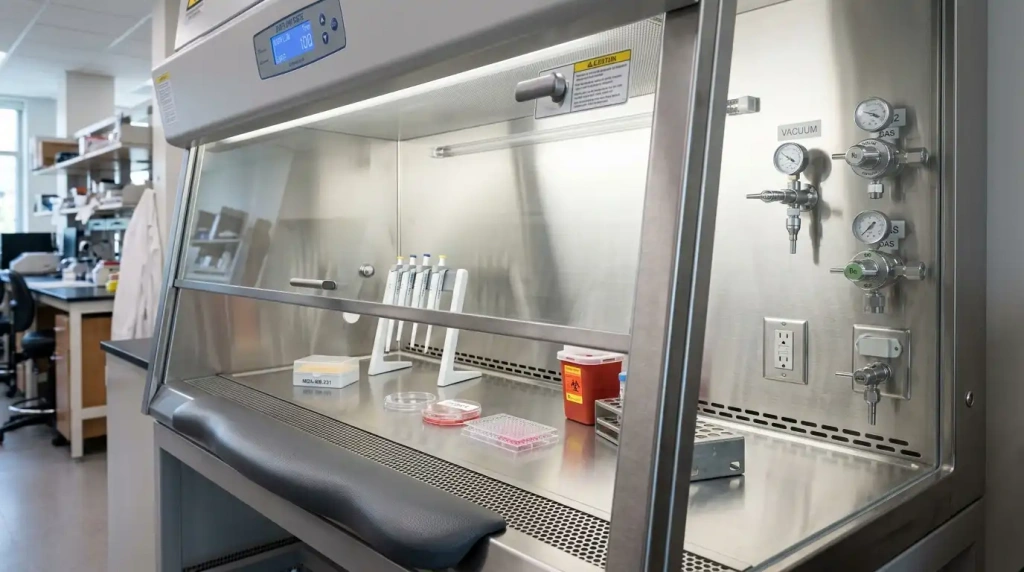

Для полноценного функционирования и контроля укрытия требуется ряд дополнительных модулей.
- Ультрафиолетовые (УФ) лампы: встраиваются в камеру для бактерицидной обработки поверхностей после работы (при закрытом окне).
- Подставки и подлокотники: обеспечивают правильную посадку оператора без перекрытия передней решетки.
- Газовые и вакуумные краны: интегрируются в боковые стенки для подключения горелок или вакуумных насосов.
- Контрольно-измерительные приборы: для валидации воздушных потоков применяются термоанемометры, генераторы тестовых аэрозолей и лазерные счетчики частиц.
Ищете надежный ламинарный бокс II класса?
Ознакомьтесь с актуальными моделями боксов микробиологической безопасности (тип A2 и B2) в нашем каталоге. Специалисты ТОО «Tautest» помогут подобрать оборудование под класс биологической опасности вашей лаборатории и проконсультируют по вопросам технической аттестации и метрологии в РК.
Открыть каталог оборудования
Основные ошибки при эксплуатации оборудования
Иллюзия полной безопасности заставляет лаборантов игнорировать законы аэродинамики.
Таблица 1. Ошибки работы в ламинарном боксе II класса и их последствия
|
Ошибка
|
Что происходит физически
|
Последствия
|
Как исправить
|
|
Перекрытие передней решетки листами бумаги или приборами
|
Воздушная завеса разрушается. Воздух из лаборатории затягивается прямо на стерильный продукт.
|
Перекрестная контаминация посевов. Риск выброса патогенов в лицо оператору.
|
Держать зону решеток (переднюю и заднюю) абсолютно свободной от инвентаря.
|
|
Резкие движения руками внутри и вне камеры
|
Взмахи руками создают мощную турбулентность, превышающую скорость ламинарного потока (0,4 м/с).
|
Срыв воздушного барьера. Аэрозоли вытягиваются за пределы бокса.
|
Все движения должны быть плавными и медленными (закон «чистого производства»).
|
|
Использование центрифуги или вортекса внутри бокса
|
Вибрация и вращение ротора создают сильные воздушные вихри.
|
Нарушение ламинарности, перемешивание грязного и чистого воздуха.
|
Размещать центрифуги ближе к задней стенке, останавливать другие работы при их включении.
|
|
Включение УФ-лампы во время работы
|
Ультрафиолетовое излучение попадает на кожу и сетчатку глаз.
|
Ожоги роговицы, эритема кожи, риск онкологических заболеваний.
|
Включать УФ-излучатель только при полностью опущенном стекле и отсутствии людей.
|
Критерии выбора оборудования
При проектировании микробиологического участка учитывайте жесткие технические параметры.
Таблица 2. Сравнение технических характеристик боксов II класса (A2 и B2)
|
Характеристика
|
Тип A2 (Рециркуляционный)
|
Тип B2 (Полный выброс)
|
|
Схема распределения воздуха
|
70% рециркуляция / 30% выброс.
|
0% рециркуляции / 100% выброс.
|
|
Подключение к вентиляции
|
Допускается выброс в помещение или через вытяжной зонт с зазором.
|
Жесткое герметичное подключение к внешней активной вытяжке.
|
|
Работа с летучими токсинами
|
Запрещена.
|
Разрешена (пары удаляются наружу).
|
|
Потребление электроэнергии / тепла
|
Низкое (экономичный режим).
|
Крайне высокое (вытягивает кондиционированный воздух из лаборатории).
|
|
Класс фильтров очистки
|
HEPA (H14) или ULPA (U15).
|
HEPA (H14) или ULPA (U15).
|
Дополнительно оценивайте уровень шума (он не должен превышать 65 дБ, иначе оператор быстро устает) и качество антибликового освещения (от 1000 Люкс) на рабочей поверхности.
Метрология в Казахстане: поверка, Реестр ГСИ РК и документы
Важно четко разделять статус самого ламинарного бокса и приборов, которыми его контролируют.
Ламинарный бокс II класса — это технологическое или испытательное оборудование. Он не измеряет физические величины, поэтому сам по себе не подлежит метрологической поверке. Бокс проходит аттестацию (квалификацию) в соответствии с СТ РК EN 12469 и СТ РК 2.75 с определенной периодичностью (обычно 1 раз в год).
Однако, приборы, с помощью которых инженеры проверяют бокс (термоанемометры для замера скорости потока, шумомеры, люксметры), являются средствами измерений.
Для средств измерений, применяемых в сфере государственного метрологического контроля, проверяют утверждение типа, наличие сведений в Реестре ГСИ РК, первичную поверку, межповерочный интервал и документы, подтверждающие метрологическую пригодность.
Если сервисный инженер проводит замер скорости воздушного барьера неповеренным анемометром, протокол аттестации бокса будет недействителен при прохождении государственного аудита.
Экономическая эффективность оборудования
Если предприятию необходимо лабораторное оборудование купить для оснащения микробиологического блока, экономия на классе защиты чревата колоссальными убытками.
Один инфицированный образец или забракованная партия вакцины из-за контаминации обходится в десятки раз дороже качественного бокса. Правильный ламинарный поток минимизирует количество ложноположительных реакций, что снижает расход дорогостоящих диагностических тест-систем (например, ПЦР-наборов). Качественные европейские или азиатские двигатели (ЕС-вентиляторы) экономят до 40% электроэнергии по сравнению с устаревшими моделями и автоматически компенсируют сопротивление засоряющегося фильтра, снижая частоту сервисных простоев.
Минимальный комплект под разные задачи
Оснащение масштабируется в зависимости от класса биологической опасности.
Таблица 3. Выбор комплектации бокса под профиль лаборатории
|
Тип лаборатории
|
Задача
|
Рекомендуемое оборудование
|
Комментарий по применению
|
|
Пищевая лаборатория
|
Посевы на микробиологическую чистоту (КМАФАнМ, БГКП).
|
Ламинарный бокс II класса (тип A2), ширина 1,2 м.
|
Стандартное решение. Защищает посевы от пыли, а лаборанта от аэрозолей бактерий.
|
|
Онкоцентр / Фармацевтика
|
Приготовление цитостатиков, работа с опасной химией и патогенами.
|
Ламинарный бокс II класса (тип B2), подключение к вытяжке.
|
100% выброс воздуха исключает циркуляцию токсичных паров лекарств внутри камеры.
|
|
ПЦР-лаборатория (зона выделения ДНК/РНК)
|
Раскапка амплификационных смесей. Защита от ДНК-ампликонов.
|
ПЦР-бокс (УФ-бокс) без ламинарного потока или бокс II класса типа A2.
|
Для чистых зон ПЦР достаточно УФ-бокса, но при работе с живым вирусом обязателен II класс.
|
FAQ: часто задаваемые вопросы
1. Чем ламинарный бокс I класса отличается от II класса?
Бокс I класса защищает только оператора и окружающую среду (воздух всасывается внутрь и проходит через фильтр на выброс). Он не защищает продукт, так как на него попадает нефильтрованный воздух из комнаты. Бокс II класса создает нисходящий стерильный поток, защищая и оператора, и сам продукт.
2. Как часто нужно менять HEPA-фильтры в боксе?
Срок службы HEPA-фильтра зависит от чистоты воздуха в лаборатории и интенсивности работы. В среднем фильтры служат от 3 до 5 лет. Замена производится только на основании показаний дифманометра (превышение допустимого перепада давления) или провала аэрозольного DOP/PAO-теста при ежегодной аттестации.
3. Можно ли использовать газовую горелку внутри ламинарного бокса?
Применение открытого пламени категорически не рекомендуется. Горелка создает мощный тепловой восходящий поток, который пробивает стерильный нисходящий ламинарный поток, вызывая турбулентность и перекрестную контаминацию. Кроме того, жар может повредить мембрану HEPA-фильтра. Безопасная альтернатива — микростерилизаторы (инфракрасные петлекалки).
4. Подлежат ли ламинарные боксы обязательной поверке в Казахстане?
Сам бокс микробиологической безопасности не является средством измерений, поэтому он не поверяется, а проходит ежегодную техническую аттестацию (проверку защитной эффективности). Поверке подлежат только контрольные приборы, интегрированные в бокс, если они используются в сфере госконтроля.
5. Как сделать заказ на оборудование в ТОО «Tautest»?
Свяжитесь со специалистами через сайт Tautest.kz. Мы проведем бесплатную консультацию, подготовим коммерческое предложение с учетом ваших задач, оформим договор (с гибкими условиями оплаты) и организуем доставку оборудования в любой город Казахстана.
Заключение
Эксплуатация ламинарных боксов II класса — это строгий технологический регламент, не прощающий небрежности. Понимание аэродинамики, исключение блокировки решеток и плавность движений оператора гарантируют целостность защитной воздушной завесы.
Грамотный выбор оборудования (с учетом необходимости рециркуляции или полного выброса воздуха), а также соблюдение метрологических норм при аттестации защищают предприятие от контаминации ценных образцов, внутрибольничных инфекций и санкций со стороны надзорных органов.
Обратиться к специалистам ТОО «Tautest» через сайт Tautest.kz для подбора оборудования, консультации по метрологии, первичной поверке и вопросам Реестра ГСИ РК для применимых средств измерений.
#FORM#
Список источников
- Закон Республики Казахстан от 7 июня 2000 года № 53-II «Об обеспечении единства измерений». Дата обращения: 13.05.2026.
- СТ РК EN 12469-2016 «Биотехнология. Технические требования к боксам микробиологической безопасности» (Основополагающий стандарт, регламентирующий классы и параметры боксов в РК). Дата обращения: 13.05.2026.
- ГОСТ Р ИСО 14644-1-2016 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха по концентрации частиц». Дата обращения: 13.05.2026.
- Санитарные правила «Санитарно-эпидемиологические требования к лабораториям, использующим потенциально опасные химические и биологические вещества» (Утверждены приказом МЗ РК от 15 октября 2021 года № ҚР ДСМ-105). Дата обращения: 13.05.2026.
- СТ РК 2.75-2004 «Государственная система обеспечения единства измерений Республики Казахстан. Порядок аттестации испытательного оборудования». Дата обращения: 13.05.2026.
- СТ РК ISO 15189-2023 «Медицинские лаборатории. Требования к качеству и компетентности». Дата обращения: 13.05.2026.
